التلقائي آلة لفائف الصلب الحز القاطع

حصة ل:
    سعر الوحدة: USD 150000 - 80000 / Set/Sets
    الدفع نوع: L/C,T/T,D/P,Western Union
    Incoterm: FOB
    أدني كمية الطلب: 1 Set/Sets
    موعد التسليم: 60 أيام

معلومات أساسية

نموذج: ZT-004

Cutting Type: Hydraulic Cutting

Place Of Origin: Hebei, China

Size Of Container: 20GP

Model No: ZT-004-S01

Additional Info

تفاصيل التعبئة والتغليف: التعبئة عارية

إنتاجية: 60m/min

علامة تجارية: Zhongtuo

نقل: Ocean,Land

مكان المنشأ: الصين

تفاصيل التجارة القدرة علي التوريد: 30 sets/month

الشهادات: CE, ISO, SGS

وصف المنتج

التلقائي آلة لفائف الصلب الحز القاطع

المواصفات الفنية

1. المعلمات التقنية الأساسية لفائف
أ): مواد لفائف: الفولاذ الكربوني HR / CR ، لوحة مجلفنة ، لوحة الصلب الملونة إلخ.
ب) سمك الشريط: 0.5 ~ 3.5mm
ج) عرض الشريط: 300 ~ 1600mm
د) القطر الداخلي لفائف: Φ508mm
ه) القطر الخارجي لفائف: Φ1800mm.

و) ماكس. وزن الملف: 18000 كجم

making narrow slip slitting machine

2. عملية العمل
لفائف تحميل - uncut مغزل أحادية - لفائف نهاية التغذية & التجريف - تغذية قرصة مزدوجة الأسطوانة / التسوية ثلاثة الأسطوانة - نهاية القطع ---- قطاع - محاذاة ---- قص القرص-- خردة خردة - تراكم حفرة - قبل فاصل / الموتر - Recoiling - لفائف - dischargingr - التحكم الهيدروليكية - التحكم الكهربائية

3.Min المواصفات الفنية للقطع الشريط الصلب وآلة الحز

3.1 لفائف تحميل السيارة
1) هيكل: أربع عجلات ، جسم السيارة التي أدلى بها لحام
2) محرك القيادة: 2.2kw محرك cycloid دبوس العجلة
3) قيادة الحركة للأعلى: اسطوانة هيدروليكية Φ180 × 700mm
4) تتحرك من الأعلى إلى الأسفل: 700mm
5) أقصى وزن التحميل: 18000 كجم.

3.2.ingle مغزل Uncoiler:
1) أسلوب العمل: التوسع المتحرك المحوري من خلال اسطوانة هيدروليكية القيادة المنزلق مائلة
2) فك مغزل: Ф508 × 1650mm ، لفائف أخرى من القطر الداخلي الأكبر ، وضع الأكمام المطاطية على مغزل.
3) نطاق التوسع: Ф460 - Ф510mm.
4) اسطوانة هيدروليكية للتوسع: Φ160 × 100mm
5) نمط الكبح: الفرامل الهوائية تنظيم الضغط
6) عرض الملف المناسب: 300 ~ 1600mm.
ماكس. قطر لفائف: 1800mm. ماكس لفائف الوزن: 18000 كجم.

making narrow slip slitting machine


3.3 معدات التغذية والتجريف بنهاية اللفة
1) الهيكل: تجميع اللحام بألواح فولاذية ، حركة أعلى للأسفل بواسطة أسطوانة هيدروليكية.
2) مجموعتين من اسطوانة هيدروليكية Φ80 × 500mm
3) عجلة الجر: Φ250 × 400mm ، عجلة المطاط NBR
4) محرك القيادة للجر: 2.2kw محرك cycloid دبوس العجلة
5) هيكل التجريف: تجميع اللحام بألواح فولاذية ، صفيحتان على شكل اللسان (واحدة كبيرة للتحرك صعودا وهبوطا ، واحدة صغيرة للتوسع والتعاقد)
6) اسطوانة هيدروليكية للحركة لسانك الأعلى إلى أسفل: ×80 × 400mm
7) اسطوانة هيدروليكية لتوسيع اللسان الصغير Φ63 × 400mm

3.4 تغذية قرصة الأسطوانة المزدوجة ، مستوي الأسطوانة الثلاثة
1) تجميع اللحام مع ألواح الصلب ، قرصة مزدوجة الأسطوانة تغذية قطاع لفائف.
2) أسطوانة التغذية وأسطوانة التسوية: Φ160 × 1650mm
3) المواد من الأسطوانة التغذية والتسوية الأسطوانة: 40Cr ، والطلاء الكروم الصلب
4) اسطوانة الزيت للتحريك لأعلى لأسفل من بكرات التغذية: اثنان من أجهزة الكمبيوتر ، Φ80 × 100mm
5) نقل من أعلى إلى أسفل من بكرات التسوية: التروس دودة ، مخفض cycloid 2.2KW
6) التغذية والتسوية الطاقة: 15KW المخفض cycloid متصلة بمفصل عالمي

3.5 معدات القطع النهائي
لقص نهاية الملفات المدرفلة على الساخن ، نقوم هنا بتثبيت أحد معدات القص الهيدروليكية لقطاعات بعرض 120 مم وقطعة 4 مم.

3.6 محاذاة المعدات
1) الهيكل: البكرات العمودية لتقييد وضع شريط التقدم ، في حين أن بكرات الأفق للضغط على الشريط.
2) بكرات عمودية: ثلاثة أزواج ، Φ90 × 125mm ، التبريد عالي التردد
3) الأسطوانة أفقيا الصحافة: Φ100 × 1700mm
4) أسطوانة هيدروليكية للتحريك للأعلى لأسفل بكرة الضغط: Φ80 × 100mm
5) لضبط جانب واحد من البكرات العمودية بواسطة مسامير الرصاص المزدوجة مع ضبط المدى: 300-1600mm

3.7 آلة قص القرص
1) هيكل: قطع القرص دائرة المغزل القص المغزل ، ويتم تثبيت المغزل على موقف الدعم.
2) المغزل لتثبيت قواطع القرص: Φ220 × 1650mm
3) المواد من المغزل: 40Cr ، تزوير وتلطيف ، التبريد المتوسطة التردد ، والطلاء بالكروم الصلب ، وتلميع غرامة.
4) قطع القرص: D330 × d220 × T15mm
5) المواد من قطع القرص: 6CrW2Si ، صلابة بعد تسقية HRC56 ~ 58 درجة
6) أسلوب القيادة: محرك 45KW DC ، المتطابقة مع سرعة المخفض ، علبة التروس والمفصل العالمي.
7) السيطرة على العاصمة المحرك: وحدة تحكم Eurotherm 590
8) الضغط على أسفل من المغزل القص: 2.2KW دائرية محرك ذات العجل ، مع علبة تروس دودة
9) لتغيير قاطع القرص: هيدروليكيًا (Φ63 × 450 مم) ، يتم تحريك حامل واحد لأسطوانة القص للخارج حتى يمكن تركيب قواطع القرص
10) سرعة الحز: ≤50m / min

11) الشق القدرة: 3.5mm ، كحد أقصى 6slits ، في أقصى 30mpm ؛ 2mm ، ماكس 12slits 40mpm ؛ 1mm ، ماكس 15slits 50mpm.


3.8 بكرة الخردة
1) هيكل: اثنين من بكرات الخردة ، مع واحد على كل جانب من خط الحز
2) كل بكرة: Φ450 × 350 مم
3) يتم تشغيل كل بكرة بواسطة محرك 3KW مع تنظيم السرعة ، ويتم تحقيق الانزلاق عن طريق رقاقة الاحتكاك
4) نمط خردة التفريغ: هيدروليك محرك هيدروليكي الخردة creel يتقلص ، ثم يمكن أن تأخذ حزمة الخردة لأسفل.
5) نمط جمع الخردة: هيدروليكيا محرك creel أن يأتوا ويذهبون

3.9 هول المجمع
1) هيكل: حفرة مع الجدران الاسمنتية ، قطعتين من لوحة دوران لتغطية أكثر أو أقل من ثقب ، وذلك لتجميع بعض الشريط في الحفرة.
2) البعد الحفرة: 4mL × 2.0mW × 4mH
3) تكوين لوحة دوران: لحام أنابيب الصلب مربع لوضع إطار ، وضع لوحات بلاستيكية يمكن ارتداؤها على الإطار ؛ في الحافتين ، الأسطوانة المنزلقة على التوالي.
4) تتحرك حركة انقلاب لوحة الدوران بواسطة اسطوانة هيدروليكية (Φ80 × 500mm)

3. فاصل ، الموتر
1) قبل-- فصل رمح: Φ85 × 1700mm
2) قبل-- فصل أقراص: ×200 × 3mm ، 65Mn علاج التبريد
3) انتقل يدوياً إلى الجانب الأمامي من جانب واحد حتى تتمكن من تثبيت أقراص ما قبل الانفصال
4) نمط الشد: اضغط على شعاع الموتر العلوي ، وضع لوحة خشبية ورأى الصوف بين الحزم العلوية والسفلية
5) قوة الضغط للأسفل تتم بواسطة اسطوانتين هيدروليكي Φ80 × 150mm ، والقوة قابلة للتعديل.
6) بكرة قياس طول متوازنة: Φ320 × 1700mm ، طلاء الكروم الصلب.

3.11 Recoiler and Separator
1) يتم تشغيل محرك التروس بواسطة علبة التروس ، والتوسيع والتثبيت على آلة إعادة التعبئة من خلال الأسطوانة الهيدروليكية (Φ140 × 100mm) من خلال تمرير المنزلق.
2) كتلة الإرتداد: Φ508 × 1700mm
3) قوة لتوسيع recoiler: اسطوانة هيدروليكية Φ160 × 100mm.
4) قوس الدعم من رمح إرتداد: عنصر الهيكلي الصلب ، اسطوانة هيدروليكية Φ80 × 350 مم
5) شرائط لفصل رمح: Φ85 × 1700mm
6) أقراص منفصلة: Φ200 × 3mm ، 65Mn علاج التبريد
7) الضغط على عمود فصل: الهيدروليكية Φ75 × 350 مم ، قوة قابل للتعديل
8) طاقة الإرتداد: محرك DC 55KW
9) التحكم في المحركات DC: وحدة تحكم Eurotherm 590
10) سرعة الإرتداد: بحد أقصى 50 متر / دقيقة
11) ماكس الوزن ملفوف: 18000kg

3.12 سيارة تفريغ السيارة
1) الهيكل: أربع عجلات ، جسم السيارة بواسطة اللحام
2) محرك القيادة: 2.2KW محرك cycloid دبوس العجلة
3) قيادة الحركة للأعلى: اسطوانة هيدروليكية Φ180 × 700mm
4) تتحرك من الأعلى إلى الأسفل: 700mm
5) ماكس. وزن التحميل: 18000 كجم.
automatic slitting line
3.13 آخرون
1) مجموعة واحدة من محطة هيدروليكية ، صمامات التحكم ، أنابيب النفط
الضغط: 16 ميغاباسكال
الطاقة: 7.5KW-4 (Ⅵ)
حجم الزيت من خزان الزيت: 450L
2) مجموعة واحدة من مجلس الوزراء التحكم الكهربائية ، مجموعتين لوحات التشغيل
3) التحضير الذاتي للمستخدم:
أ) التبديل العام للطاقة الكهربائية والأسلاك الكهربائية والكابلات والقنوات
ب) Q = 0.9m³ / min.P = 0.8MPa.
نظام تزويد الهواء: مصدر الهواء Q = 0.9m³ / min.P = 0.8Mpa
ج) زيت التشحيم ، الزيت الهيدروليكي
د) قضبان فولاذية خفيفة الوزن 24 كجم لتحميل السيارة وتفريغها ، قضبان الحراسة

4. الوثائق الفنية
توفير دليل التعليمات والتشغيل ، رسم الأساس ، رسم التخطيط ، الرسومات الجزء الضعيف ، الرسم التخطيطي للنظام الهيدروليكي ، رسم الدائرة الكهربائية قبل أو متى
يتم تسليم الجهاز.

5. التسليم والتركيب والتكليف
1. توفير الرسم الأساسي في غضون شهر بعد التحقق من صحة العقد ؛ وقت التسليم: 90 يوما. التركيب والتشغيل: 25 يومًا
2. عادة نرسل اثنين أو ثلاثة مهندسين لتوجيه التركيب والتشغيل من خط القطع ، يجب على المشتري شراء تذاكر ذهابا وإيابا لهم ، وتوفير الطعام والسكن وكذلك النقل المحلي لمهندسينا ، وإعطاء كل مهندس 60 دولار لكل اليوم لخدمتهم التقنية


التلقائي عالية الدقة آلة الحز يمكن الذكور الحز العمل تماما automaticlly دون واجهة الناس. ويمكن أن تصل سرعة تشغيل خط الحز إلى 90 متر / دقيقة.

coil slitting line





صورة المنتج

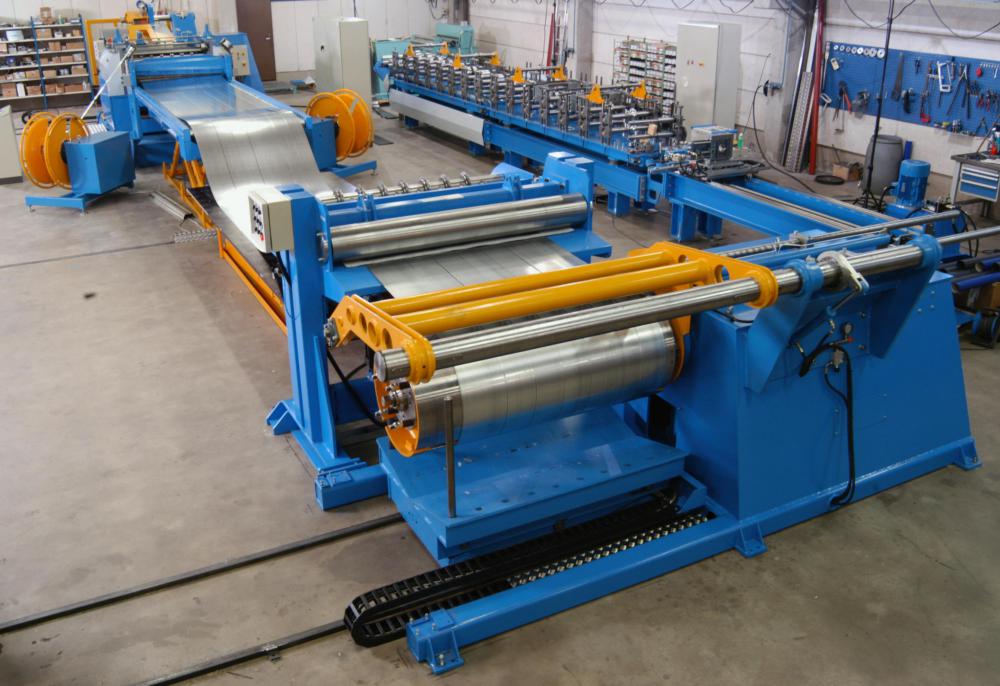

  • التلقائي آلة لفائف الصلب الحز القاطع
