الصفحة الرئيسية > قائمة المنتجات > الحزّ خط/قص على طول الخط > قطع التلقائي بالكامل إلى المدة آلة

قطع التلقائي بالكامل إلى المدة آلة

حصة ل:
    سعر الوحدة: USD 150000 - 80000 / Bag/Bags
    الدفع نوع: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    أدني كمية الطلب: 1 Bag/Bags
    موعد التسليم: 60 أيام

Additional Info

تفاصيل التعبئة والتغليف: التعبئة عارية

إنتاجية: 60m/min

علامة تجارية: زهونجتو

نقل: Ocean,Land

مكان المنشأ: الصين

تفاصيل التجارة القدرة علي التوريد: 30 sets/month

الشهادات: CE, ISO, SGS

وصف المنتج

قص على طول خط CTL آلة ل (0.8 ~ 3.5) × 400 مم

ويمكن أن عملية القص التلقائي بالكامل إلى الجهاز طول السمك من 0.8-3.5 ملم دون أي واجهة الشخص.
1-المعايير التقنية:
لفائف سمك: 0.8 ~ 3.5 مم
لفائف العرض: 100 ~ 400 مم
المواد من لفائف: Q195، Q235A، Q345، S355 الكربون الصلب الملفوف، الجمهورية التشيكية، قوة الشد تصل إلى 590 N/mm2 أو الموارد البشرية.
لفائف ID:φ500-610 مم
لفائف التطوير التنظيمي: ≤φ1400mm
لفائف الوزن: ≤3T
الاسطوانة التسوية: φ100mm
المادية للتسوية بكرات: 40Cr، الصلادة السطحية: HRC55-58 °
خط السرعة: 40 م/دقيقة، طول قياس بالتشفير، وقف shear.10-12pcs الحد الأدنى لطول 2 متر
التسامح: +/-0.5mm/m في الطول، +/-1 مم في طول قطري، +/-1.5mm/m2 في التسوية التسطيح.


2-التدفق التقني:

تحميل الملف car→single مغزل أونكويلير مع feeder→transmission guide→pinch رئيس لفائف لفة table→ الجانب guide→ آلة رفع مستوى →encode طول fixing→shear →stacker

3-وصف كل المعدات:
سيارة 3.1.Coil-loading
1) هيكل: أربع عجلات، جسم السيارة أدلى به لحام
2 تحركه السيارة) المشي: 1.5kw ملساء دبوس عجلات السيارات
3) سيارة الحركة من أعلى إلى أسفل باسطوانة هيدروليكية Φ100 × 500 مم
4) المشي السرعة: 8 م/دقيقة، والمسافة ملم 4000 كحد أقصى.
5) تحميل ماكس: 3000kgs.

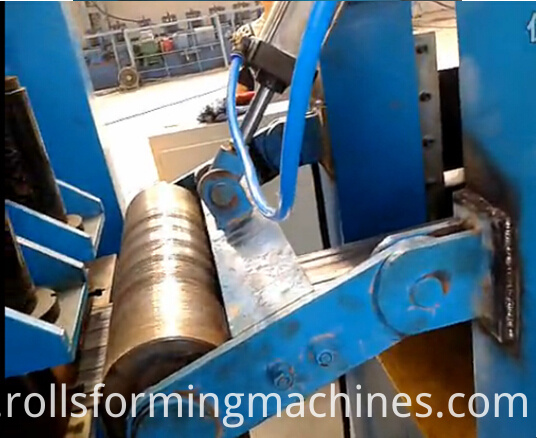

Cut to length

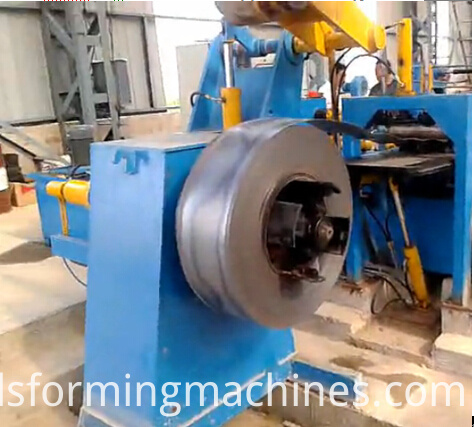

3.2.Single Decoiler مغزل مع فائف الرأس دليل
هيكل أونكويلير: لحام الجمعية قاعدة، ناتئ مغزل واحد توسيع هيدروليكيا بربط قضيب.
اسطوانة أونكويلينج: Φ508 × 450 مم، توسيع نطاق: Φ500 ~ Φ610mm.
اسطوانة هيدروليكية للتوسع: Φ100 × 100 ملم
نمط الفرامل: فرامل تنظيم ضغط الهواء المضغوط
لفائف العرض الأقصى: 400 مم
لفائف OD ماكس: 1400 مم
ماكس لفائف الوزن: 3، 000kgs.
يتم تثبيت لفائف الرأس دليل على أونكويلير
اضغط إلى أسفل الذراع الرأس لفائف من اسطوانة هيدروليكية Φ75 × 300 مم

عجلة الجر لفتح الملف-رئيس: Φ150 × 150 مم، يقودها 2.2KW موتور ملساء.

CTL


3.3 تغذية قرصه الهيدروليكية مع لوحة التجريف

رشة-التغذية: تتألف من قاعدة، موقف، مقعد الاسطوانة، ضعف كرات التغذية قرصه، رفع & إليه الضغط لأسفل لأعلى الاسطوانة، محرك السيارات.
نقل الاسطوانة الصحافة العلوي من أعلى إلى أسفل: قبل Φ70 × 150 مم اسطوانة هيدروليكية، اثنين من أجهزة الكمبيوتر.
محرك الأقراص: محرك ملساء 4KW. التجريف لوحة: لحام الجمعية مع الصفائح الفولاذية، هما لوحات على شكل اللسان (واحدة كبيرة للتحرك صعودا ونزولاً، صغير واحد توسيع والعقد)
اسطوانة هيدروليكية للحركة من أعلى إلى أسفل اللسان الكبير: Φ80 × 400 مم
اسطوانة هيدروليكية للسان الصغيرة التوسع Φ63 × 400 مم-

لفة 3.4.Transmission الجدول

الأبعاد: 2000 مم طول × 500 مم العرض
وتتألف من 4 قطع Φ100 × 600 بكرات، وألواح الصلب، وسلاسل.

دليل الجانب 3.5
الهيكل: كرات رأسية لتقييد موقف قطاع تتقدم في خط الوسط.
كرات رأسية: اثنين من أزواج، Φ80 × 110 مم، 40Cr، تبريد عالية التردد
لضبط عمودي بكرات بمسامير الرصاص مع تعديل نطاق: 100-400 مم
Side guide
آلة 3.6.Leveling
1) تتكون من رافعة، محرك الأقراص لرافعة، وأداة ترميز لإصلاح طول.
2) محرك الأقراص يتكون من قاعدة، ZQ500 سرعة المخفض وموتور DC 37KW، DC 590 يوروثيرم السرعة وحدة تحكم، والمقرنات، والفرامل وعلبة التروس.
3) آلة رفع مستوى يتألف من قاعدة، والإطار، ومقاعد لكرات وكرات، شعاع، انزلاق كتلة المحور، كرات التسوية 15 (7 على 8 كرات)، كرات النسخ الاحتياطي صف واحد لأسفل على التوالي أعلى وأسفل الجهاز اضغط لأسفل بكرات لفلين بالمحركات الكهربائية (2.2KW ملساء سرعة المخفض) إليه من أعلى إلى أسفل لتصل تغذية الاسطوانة.
4) التسوية بكرات: Φ100 × 500 مم، 40Cr، HRC55-56, الكروم الثابت سطح الطلاء
النسخ الاحتياطي بكرات: 8 + 9pcs، 45 Φ100 × 150، #steel، HB220--240
5) التشفير: LM02-ج 610-1200F/min(Japan Rep)
CTL 3
ترميز اسطوانات الهواء المضغوط المكبس: 100 ملم × 120 ملم
الترميز--تحديد طول الاسطوانة: 40Cr، HRC52-54

Circumference:400mmx0.01(127.324)


3.7.Hydraulic القص

وتتألف من الإطار، دليل السكك الحديدية، انزلاق حامل سكين، الآلية الهيدروليكية وقف إنتاج المواد الانشطارية.
اسطوانة هيدروليكية للقص: Φ160 × 200 مم، جهاز كمبيوتر واحد
3.8.Stacker
تتألف من الرف الجدول وآلية سيرا على الأقدام، وما إلى ذلك.
قيادة السيارات: السيارات ملساء 3KW.
نظام 3.9.Hydraulic
وتتألف من محطة هيدروليكية، لوحة صمام، الصمامات المختلفة، وخراطيم، وأنبوب جامدة، والمفاصل، وما إلى ذلك.
الضغط: 12Mpa
الطاقة: 4.5KW
حجم خزان النفط النفط: 450 لتر
نظام التحكم الكهربائي 3.10
وتشمل مجموعة كاملة من نظام التحكم الكهربائي خزانة تحكم ولوحة تشغيل
إجمالي الطاقة التثبيت: حول 60KW

صورة المنتج
  • قطع التلقائي بالكامل إلى المدة آلة
  • قطع التلقائي بالكامل إلى المدة آلة
  • قطع التلقائي بالكامل إلى المدة آلة
  • قطع التلقائي بالكامل إلى المدة آلة
  • قطع التلقائي بالكامل إلى المدة آلة
