المتداول مصراع الشريط تشكيل آلة

حصة ل:
    سعر الوحدة: USD 150000 - 80000 / Bag/Bags
    الدفع نوع: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    أدني كمية الطلب: 1 Bag/Bags
    موعد التسليم: 60 أيام

معلومات أساسية

نموذج: ZT-004-s02

Cutting Type: Hydraulic Cutting

Place Of Origin: Hebei, China

Size Of Container: 20GP

Model No: ZT-004-S01

Additional Info

تفاصيل التعبئة والتغليف: التعبئة عارية

إنتاجية: 60m/min

علامة تجارية: Zhongtuo

نقل: Ocean,Land

مكان المنشأ: الصين

تفاصيل التجارة القدرة علي التوريد: 30 sets/month

الشهادات: CE, ISO, SGS

وصف المنتج

المتداول مصراع الشريط تشكيل آلة

المواصفات الفنية

1. المعلمات التقنية الأساسية لفائف
أ): مواد لفائف: الفولاذ الكربوني HR / CR ، لوحة مجلفنة ، لوحة الصلب الملونة إلخ.
ب) سمك الشريط: 0.5 ~ 3.5mm
ج) عرض الشريط: 300 ~ 1600mm
د) القطر الداخلي لفائف: Φ508mm
ه) القطر الخارجي لفائف: Φ1800mm.

و) ماكس. وزن الملف: 18000 كجم

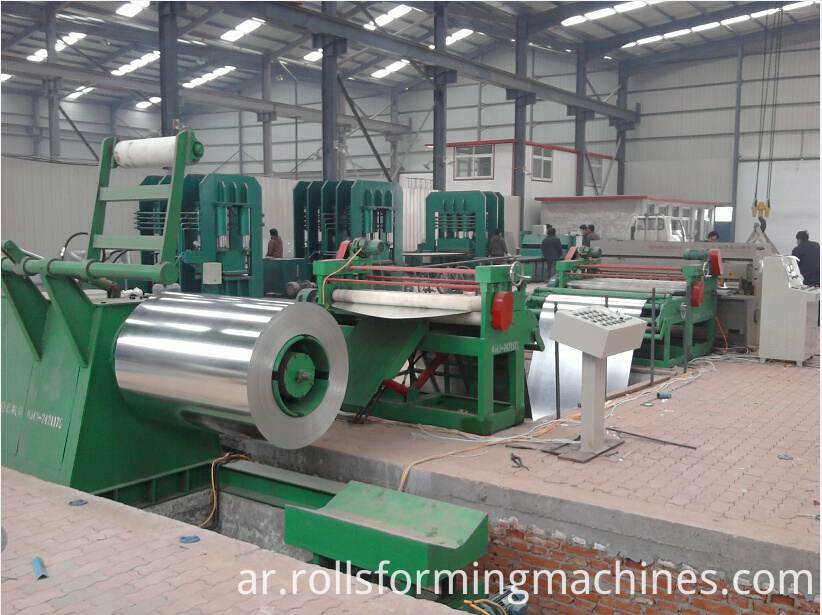

Metal slitting production line

2. عملية العمل
لفائف تحميل - uncut مغزل أحادية - لفائف نهاية التغذية & التجريف - تغذية قرصة مزدوجة الأسطوانة / التسوية ثلاثة الأسطوانة - نهاية القطع ---- قطاع - محاذاة ---- قص القرص-- خردة خردة - تراكم حفرة - قبل فاصل / الموتر - Recoiling - لفائف - dischargingr - التحكم الهيدروليكية - التحكم الكهربائية

3. المواصفات الفنية الرئيسية للمعدات

3.1 لفائف تحميل السيارة
1) هيكل: أربع عجلات ، جسم السيارة التي أدلى بها لحام
2) محرك القيادة: 2.2kw محرك cycloid دبوس العجلة
3) قيادة الحركة للأعلى: اسطوانة هيدروليكية Φ180 × 700mm
4) تتحرك من الأعلى إلى الأسفل: 700mm
5) أقصى وزن التحميل: 18000 كجم.

3.2.ingle مغزل Uncoiler:
1) أسلوب العمل: التوسع المتحرك المحوري من خلال اسطوانة هيدروليكية القيادة المنزلق مائلة
2) فك مغزل: Ф508 × 1650mm ، لفائف أخرى من القطر الداخلي الأكبر ، وضع الأكمام المطاطية على مغزل.
3) نطاق التوسع: Ф460 - Ф510mm.
4) اسطوانة هيدروليكية للتوسع: Φ160 × 100mm
5) نمط الكبح: الفرامل الهوائية تنظيم الضغط
6) عرض الملف المناسب: 300 ~ 1600mm.
ماكس. قطر لفائف: 1800mm. ماكس لفائف الوزن: 18000 كجم.

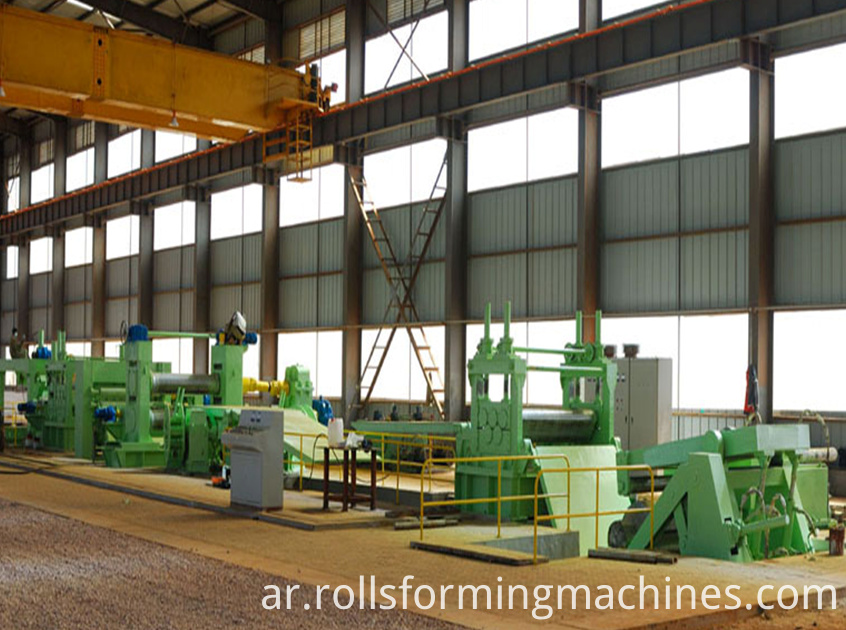

leveling and coil part


3.3 معدات التغذية والتجريف بنهاية اللفة
1) الهيكل: تجميع اللحام بألواح فولاذية ، حركة أعلى للأسفل بواسطة أسطوانة هيدروليكية.
2) مجموعتين من اسطوانة هيدروليكية Φ80 × 500mm
3) عجلة الجر: Φ250 × 400mm ، عجلة المطاط NBR
4) محرك القيادة للجر: 2.2kw محرك cycloid دبوس العجلة
5) هيكل التجريف: تجميع اللحام بألواح فولاذية ، صفيحتان على شكل اللسان (واحدة كبيرة للتحرك صعودا وهبوطا ، واحدة صغيرة للتوسع والتعاقد)
6) اسطوانة هيدروليكية للحركة لسانك الأعلى إلى أسفل: ×80 × 400mm
7) اسطوانة هيدروليكية لتوسيع اللسان الصغير Φ63 × 400mm

3.4 تغذية قرصة الأسطوانة المزدوجة ، مستوي الأسطوانة الثلاثة
1) تجميع اللحام مع ألواح الصلب ، قرصة مزدوجة الأسطوانة تغذية قطاع لفائف.
2) أسطوانة التغذية وأسطوانة التسوية: Φ160 × 1650mm
3) المواد من الأسطوانة التغذية والتسوية الأسطوانة: 40Cr ، والطلاء الكروم الصلب
4) اسطوانة الزيت للتحريك لأعلى لأسفل من بكرات التغذية: اثنان من أجهزة الكمبيوتر ، Φ80 × 100mm
5) نقل من أعلى إلى أسفل من بكرات التسوية: التروس دودة ، مخفض cycloid 2.2KW
6) التغذية والتسوية الطاقة: 15KW المخفض cycloid متصلة بمفصل عالمي

3.5 معدات القطع النهائي
لقص نهاية الملفات المدرفلة على الساخن ، نقوم هنا بتثبيت أحد معدات القص الهيدروليكية لقطاعات بعرض 120 مم وقطعة 4 مم.

3.6 محاذاة المعدات
1) الهيكل: البكرات العمودية لتقييد وضع شريط التقدم ، في حين أن بكرات الأفق للضغط على الشريط.
2) بكرات عمودية: ثلاثة أزواج ، Φ90 × 125mm ، التبريد عالي التردد
3) الأسطوانة أفقيا الصحافة: Φ100 × 1700mm
4) أسطوانة هيدروليكية للتحريك للأعلى لأسفل بكرة الضغط: Φ80 × 100mm
5) لضبط جانب واحد من البكرات العمودية بواسطة مسامير الرصاص المزدوجة مع ضبط المدى: 300-1600mm

3.7 آلة قص القرص
1) هيكل: قطع القرص دائرة المغزل القص المغزل ، ويتم تثبيت المغزل على موقف الدعم.
2) المغزل لتثبيت قواطع القرص: Φ220 × 1650mm
3) المواد من المغزل: 40Cr ، تزوير وتلطيف ، التبريد المتوسطة التردد ، والطلاء بالكروم الصلب ، وتلميع غرامة.
4) قطع القرص: D330 × d220 × T15mm
5) المواد من قطع القرص: 6CrW2Si ، صلابة بعد تسقية HRC56 ~ 58 درجة
6) أسلوب القيادة: محرك 45KW DC ، المتطابقة مع سرعة المخفض ، علبة التروس والمفصل العالمي.
7) السيطرة على العاصمة المحرك: وحدة تحكم Eurotherm 590
8) الضغط على أسفل من المغزل القص: 2.2KW دائرية محرك ذات العجل ، مع علبة تروس دودة
9) لتغيير قاطع القرص: هيدروليكيًا (Φ63 × 450 مم) ، يتم تحريك حامل واحد لأسطوانة القص للخارج حتى يمكن تركيب قواطع القرص
10) سرعة الحز: ≤50m / min

11) الشق القدرة: 3.5mm ، كحد أقصى 6slits ، في أقصى 30mpm ؛ 2mm ، ماكس 12slits 40mpm ؛ 1mm ، ماكس 15slits 50mpm.


3.8 بكرة الخردة
1) هيكل: اثنين من بكرات الخردة ، مع واحد على كل جانب من خط الحز
2) كل بكرة: Φ450 × 350 مم
3) يتم تشغيل كل بكرة بواسطة محرك 3KW مع تنظيم السرعة ، ويتم تحقيق الانزلاق عن طريق رقاقة الاحتكاك
4) نمط الخردة التفريغ: هيدروليك محرك هيدروليكي الخردة creel يتقلص ، ثم يمكن أن تأخذ حزمة الخردة لأسفل.
5) نمط جمع الخردة: هيدروليكيا محرك creel أن يأتوا ويذهبون

3.9 هول المجمع
1) هيكل: حفرة مع الجدران الاسمنتية ، قطعتين من لوحة دوران لتغطية أكثر أو أقل من ثقب ، وذلك لتجميع بعض الشريط في الحفرة.
2) البعد الحفرة: 4mL × 2.0mW × 4mH
3) تكوين لوحة دوران: لحام أنابيب الصلب مربع لوضع إطار ، وضع لوحات بلاستيكية يمكن ارتداؤها على الإطار ؛ في الحافتين ، الأسطوانة المنزلقة على التوالي.
4) تتحرك حركة انقلاب لوحة الدوران بواسطة اسطوانة هيدروليكية (Φ80 × 500mm)

3. فاصل ، الموتر
1) قبل-- فصل رمح: Φ85 × 1700mm
2) قبل-- فصل أقراص: ×200 × 3mm ، 65Mn علاج التبريد
3) انتقل يدوياً إلى الجانب الأمامي من جانب واحد حتى تتمكن من تثبيت أقراص ما قبل الانفصال
4) نمط الشد: اضغط على شعاع العلوي من الموتر الوقوف ، وضع لوحة خشبية وشعر الصوف بين الحزم العلوية والسفلية
5) قوة الضغط للأسفل تتم بواسطة اسطوانتين هيدروليكي Φ80 × 150mm ، والقوة قابلة للتعديل.
6) بكرة قياس طول متوازنة: Φ320 × 1700mm ، طلاء الكروم الصلب.

3.11 Recoiler and Separator
1) يتم تشغيل محرك التروس بواسطة علبة التروس ، والتوسيع والتثبيت على آلة إعادة التعبئة من خلال الأسطوانة الهيدروليكية (Φ140 × 100mm) من خلال تمرير المنزلق.
2) كتلة الإرتداد: Φ508 × 1700mm
3) قوة لتوسيع recoiler: اسطوانة هيدروليكية Φ160 × 100mm.
4) قوس الدعم من رمح إرتداد: عنصر الهيكلي الصلب ، اسطوانة هيدروليكية Φ80 × 350 مم
5) شرائط لفصل رمح: Φ85 × 1700mm
6) أقراص منفصلة: Φ200 × 3mm ، 65Mn علاج التبريد
7) الضغط على عمود فصل: الهيدروليكية Φ75 × 350 مم ، قوة قابل للتعديل
8) طاقة الإرتداد: محرك DC 55KW
9) التحكم في المحركات DC: وحدة تحكم Eurotherm 590
10) سرعة الإرتداد: بحد أقصى 50 متر / دقيقة
11) ماكس الوزن ملفوف: 18000kg

3.12 سيارة تفريغ السيارة
1) الهيكل: أربع عجلات ، جسم السيارة بواسطة اللحام
2) محرك القيادة: 2.2KW محرك cycloid دبوس العجلة
3) قيادة الحركة للأعلى: اسطوانة هيدروليكية Φ180 × 700mm
4) تتحرك من الأعلى إلى الأسفل: 700mm
5) ماكس. وزن التحميل: 18000 كجم.
automatic stocker
3.13 آخرون
1) مجموعة واحدة من محطة هيدروليكية ، صمامات التحكم ، أنابيب النفط
الضغط: 16 ميغاباسكال
الطاقة: 7.5KW-4 (Ⅵ)
حجم الزيت من خزان الزيت: 450L
2) مجموعة واحدة من مجلس الوزراء التحكم الكهربائية ، مجموعتين لوحات التشغيل
3) التحضير الذاتي للمستخدم:
أ) التبديل العام للطاقة الكهربائية والأسلاك الكهربائية والكابلات والقنوات
ب) Q = 0.9m³ / min.P = 0.8MPa.
نظام تزويد الهواء: مصدر الهواء Q = 0.9m³ / min.P = 0.8Mpa
ج) زيت التشحيم ، الزيت الهيدروليكي
د) قضبان فولاذية خفيفة الوزن 24 كجم لتحميل السيارة وتفريغها ، قضبان الحراسة

4. الوثائق الفنية
توفير دليل التعليمات والتشغيل ، رسم الأساس ، رسم التخطيط ، الرسومات الجزء الضعيف ، الرسم التخطيطي للنظام الهيدروليكي ، رسم الدائرة الكهربائية قبل أو متى
يتم تسليم الجهاز.

5. التسليم والتركيب والتكليف
1. توفير الرسم الأساسي في غضون شهر بعد التحقق من صحة العقد ؛ وقت التسليم: 90 يوما. التركيب والتشغيل: 25 يومًا
2. عادة نرسل اثنين أو ثلاثة مهندسين لتوجيه التركيب والتشغيل من خط القطع ، يجب على المشتري شراء تذاكر ذهابا وإيابا لهم ، وتوفير الطعام والسكن وكذلك النقل المحلي لمهندسينا ، وإعطاء كل مهندس 60 دولار لكل اليوم لخدمتهم التقنية.


6. توفير الملحقات مع خط الحز
قواطع القرص: D330 × d220 × T15mm ، المواد: 6CrW2Si ، HRC56-58 ° ، 22pcs
فواصل القرص: D200 × d85x 3mm ، المادة: 65Mn معالجة التبريد ، 35pcs
استكمال طول المطاط اقفال: 3200mm
مجموعات كاملة من الفواصل القاطع الفولاذية: D260 x d220

التلقائي عالية الدقة آلة الحز يمكن الذكور الحز العمل تماما automaticlly دون واجهة الناس. ويمكن أن تصل سرعة تشغيل خط الحز إلى 90 متر / دقيقة.
