آلة القطع بالمعدن 0.3 إلى 4 مم

حصة ل:
    سعر الوحدة: USD 20000 - 50000 / Set/Sets
    Incoterm: FOB
    أدني كمية الطلب: 1 Set/Sets
    موعد التسليم: 45 أيام

Additional Info

تفاصيل التعبئة والتغليف: التعبئة عارية

إنتاجية: 30 set

علامة تجارية: Zhongtuo

مكان المنشأ: الصين

تفاصيل التجارة القدرة علي التوريد: 30 sets/month

الشهادات: CE, ISO, SGS

وصف المنتج

آلة قص للسمك من 0.28-4.0 × 1700 مم

إنتاج موجز:

يمكن استخدام خط القطع الطولي لمعالجة سماكة المواد من 0.28 إلى 4 مم داخل العرض 1700mm. تتألف آلة القطع من الطول من العناصر التالية: آلة التفكيك ، نظام التسوية الأول ، نظام تغذية اللفة ، تسوية المستوى الثاني ، نظام التوجيه ، نظام القص ، حزام نقل لفائف ومكدس أوتوماتيكي.

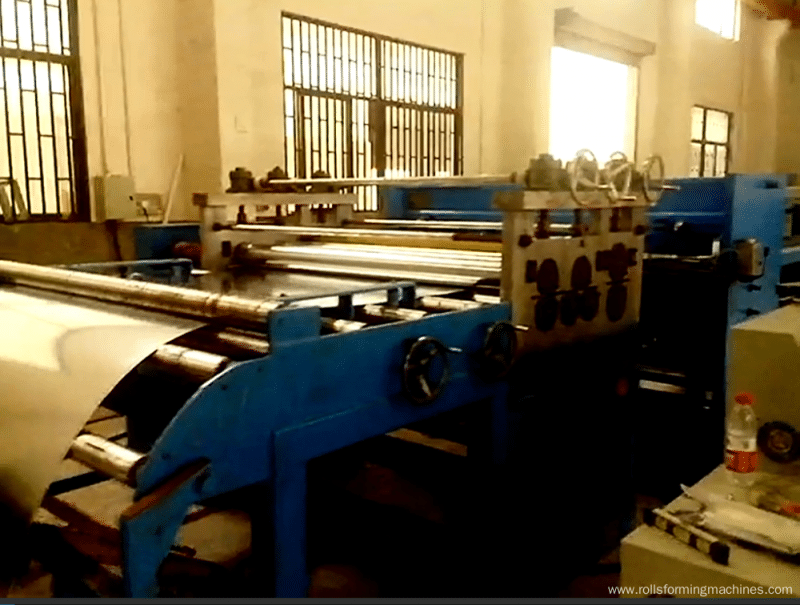

cut to length 65

معلمات خط الإنتاج :

Supported coil sheet

0.28-4.0mm

Coil width

500-1500

Coil inner ID

Ø508.620

Max coil weight

12T

Accuracy

In length: ±0.5 within 2000mm length
In Diagonal: (
±0.5 within 2000mm length)

Shearing length

500-3000

Machine height

1150

Working speed

2000mm per minutes

Working direction

From left to right

مقدمة أساسية لكل عنصر:

1. تحميل سيارة من Decoiler

الهيكل :

وتتكون أساسا من العناصر التالية: تحميل السيارة والإطار ، كتلة اسطوانة ، اسطوانة ونظام المشي. عند استخدام ، يرجى وضع الملف في الجزء العلوي من سيارة التحميل ، ثم الأسطوانة تصل إلى مركز uncoiler ، r ، بدء السير للسيارات إلى مركز مركز decoiler ، uncoiler سيجعل توتر الملف ثم البدء في العمل.

decoiler of cut to length

2. 12 طن Decoiler

بناء:

تتكون هذه الماكينة من وحدة غلقية واحدة من النوع الكابولي والتوسع الهيدروليكي ، من جانب جزء المغزل ، جزء النقل.

أول نظام تسوية

الهيكل :

يتكون نظام التسوية من اثنين من أعمدة السحب ، و 15 مستوية لفائف ، وسبعة علوية وثمانية بكرات. هو أساسا لإعطاء قوة لفائف وأخذ الملف إلى الجهاز عن طريق التغذية. سرعة الجري قابلة للتعديل. يتم التحكم في مخفض السرعة للسرعة المتغيرة بواسطة المحرك. سطح الأسطوانة سوف يكون الطلاء.

first leveling system of cut to length machine

3. جسر انتقالي :

الجسر الانتقالي هو شيء مثل الجسر. يتم استخدامه لنقل الملف من نظام التسوية الأول إلى نظام تسوية الدقة الثاني. عندما يأتي الملف من التسوية الأولى ، سيصل الجسر إلى نفس المستوى من ورقة الإدخال. عندما تسمح بإدخال الملف في حفرة التخزين ، سوف يكون الجسر لأسفل. بين أنظمة التسوية الأولى لنظام التسوية الثاني ، ستكون هناك حفرة تخزين غير ضرورية. إذا كان ، فإن سرعة العمل ستكون عالية جدا. بدون حفرة التخزين ، ستكون سرعة عمل الماكينة أقل.

4. نظام تحجيم مضاعفات ونظام التسوية الثاني .

مقدمة :

تأخذ هذه الماكينة بكرات قطع في نظام التسوية والتحجيم الثاني. عندما يأتي الملف إلى آلة التسوية ، ستضغط البكرات إلى الأمام والعودة لجعلها مستوية ومستقيمة. للحصول على مواد سماكة مختلفة ، تحتاج إلى ضبط الفاصل بين البكرات لجعله دقيقًا. سنضيف حجم المسطرة إذا كنت في حاجة. عن طريق ضبط دودة الدفع بالعجلات اليدوية ومحرك التروس وقضيب المسمار لرفع الأسطوانة العلوية.

second leveling system

5. 4 × 1600mm نظام القص عالية السرعة .

الهيكل :

يتكون نظام القص من العناصر التالية: قوس اليسار واليمين ، قضيب التوصيل ، البرج العلوي والسفلي ، طاولة العمل ، محرك القيادة وأجزاء أخرى. أو يمكننا تخصيص وفقا لفكرة العميل إذا كان معقولا. سوف ينتقل القاطع من الأسفل إلى الأعلى ثم يقطع المادة.

6. منصة التغذية لفائف المؤازرة

تتبنى منصة التغذية الإطار بطول 3000 ملم وبنية الحزام المتكامل دون إصابة

transmisson table of cut to length machine

7. مكدس التلقائي

الهيكل :

هذا المكدس هو أساسا لجعل ورقة مرتبة بشكل منظم. صفيحة الحديد مدعومة بقوة predematic من خلال تحريك صفائح دفع الأسطوانة بشكل أنيق ، بواسطة إطار عرضي ، حاجز طولاني.

يتحرك لوح الحاجز الرأسي بقوة التكييف الكهربائي وفقًا لطول مختلف. تتألف آلات الرص على أساس رئيسي من السير على الطرق ومحرك الرول الأسطواني. الاستخدام هو جعل تكديس الورقة الفارغة أنيقًا. عند بدء تشغيل المحرك ، يقوم المعبئ بنقل الملف إلى طاولة سفلية أخرى لحزمة سهلة وينتقل للخارج.

runout table
