الصفحة الرئيسية > قائمة المنتجات > معدات خاصة للصناعة > التلقائي C الطاقة الشمسية تبختر قناة لفة تشكيل آلة

التلقائي C الطاقة الشمسية تبختر قناة لفة تشكيل آلة

حصة ل:
    الدفع نوع: L/C,T/T,D/P,Paypal,Money Gram,Western Union
    Incoterm: FOB,CFR,CIF,FCA,CPT
    أدني كمية الطلب: 1 Set/Sets
    موعد التسليم: 50 أيام

معلومات أساسية

نموذج: ZT-002

Size: 41x21,21x21

Material Thickness: 1.5 To 2.0 Mm

Forming Steps: 18 Steps

Function: Solar Pillar Or Frame

Machine Frame (type): Memorial Arch Frame

Brand Name: Zhongtuo

Additional Info

تفاصيل التعبئة والتغليف: يمكن أن تكون حزمة مخصصة حسب متطلبات العملاء

إنتاجية: 15m/min

علامة تجارية: Zhongtuo

نقل: Ocean

مكان المنشأ: الصين

تفاصيل التجارة القدرة علي التوريد: 30 set per month

الشهادات: CE, ISO, SGS

ميناء: TIANJIN

وصف المنتج

التلقائي C الطاقة الشمسية تبختر قناة لفة تشكيل آلة

تم تصميم آلة تشكيل قناة الدرج الشمسية C من أجل تصنيع قنوات الفولاذ المغلفنة دفعة واحدة بشكل أوتوماتيكي بالكامل.

Unistrut 41 * 21 مشقوق و 21 * 21 من الصلب المجلفن تثبيت Ω STRUT ضمان السرعة وسهولة التركيب ، وتوفير الوقت والمال في عمليات التثبيت والتجميع في بناء الكهربائية والصناعية والمدنية. هذه العناصر من الدعم متوفرة مع الزنك الفولاذ المشقوق Sendzimir وتراجع الساخنة الجلفنة.

لتصميم الماكينة ، نستخدم علبة التروس كجهاز نقل للتأكد من أن الآلة تعمل بشكل ثابت ومن ثم لا تؤذي سطح المواد الخام. عادة سنستخدم الفولاذ المقاوم للصدأ أو الفولاذ المجلفن.

فيما يلي بعض ملفات الرسم الخاصة بالإحالة :

C channel


في السوق ، هناك قناة C مشقوق عادي ، ومن ثم فقط حفظ جزء الثقب الثقوب.

في الجزء التالي ، حدد معلمات الجهاز :

مكونات الماكينة :

1

Manualdecoiler

1 set

2

Leveling Machine

1 set

3

Roll Forming

1 set

4

Hydraulic Cutting

1 set

5

PLC Control System

1 set

6

Hydraulic Station

1 set

7

Run-out Table-(Un-powered)

1 set

1. Decoiler

3 Ton passive de-coiler with brake device

Outside diameter of coil:  550mm

Inside diameter of the coil: 450mm

2. Feeding and leveling rollers:

Rollers: 4 steps, leveling Rollers: 9pcs

Diameter: 80mm

Leveling thickness: 3.5mm

Feeding speed: 20m/min
Drive type: gear

 Punching device
1) Power: 60 tons mechanical press power with Pneumatic brake
2) 8 hole punching mold
3) Speeds: 60 times/min

solar pillar machine6

3. Main forming machine      :

1) Forming steps: 18 steps

2) Outer diameter: 70mm

3) Machine frame (type): memorial arch frame, Thickness of memorial arch frame: 30mm

4) Roller information:
A. Raw material: GCr12MoV

B. Quenched degree: 56-58°C

5) Shaft material: 45# steel with heat treat and hard chrome plated on the surface

6) Main motor power: 18.5kw, Reducer ratio: 1:14,

Reducer Type: Hardened reducer

7) With cooling device

Solar Pillar

4. Siemens control system with English

1). PLC brand: Siemens

2). Transducer brand: Siemens

3). Automatic length and quantity measurement

4). Stop control switch, to ensure the safety of production

5). Control station: Used to control product length and quantity, automatically cutting to length and stop when required quantity is achieved.

6). Error for length needs to be easy to adjust.

5. Gearbox transmission: Gearbox transport

A. Gear material: 42CrMo

B. Processing technical: hardening gear grinding processing

C. Gear lubrication system: automatic oil drip by computer control, oil drip time and amount can be controlled according the needs.

D.Gear cooling system: Automatic cooling circulation tank, which can guarantee not to exceed the gear temperature limit.

solar pillar machine9

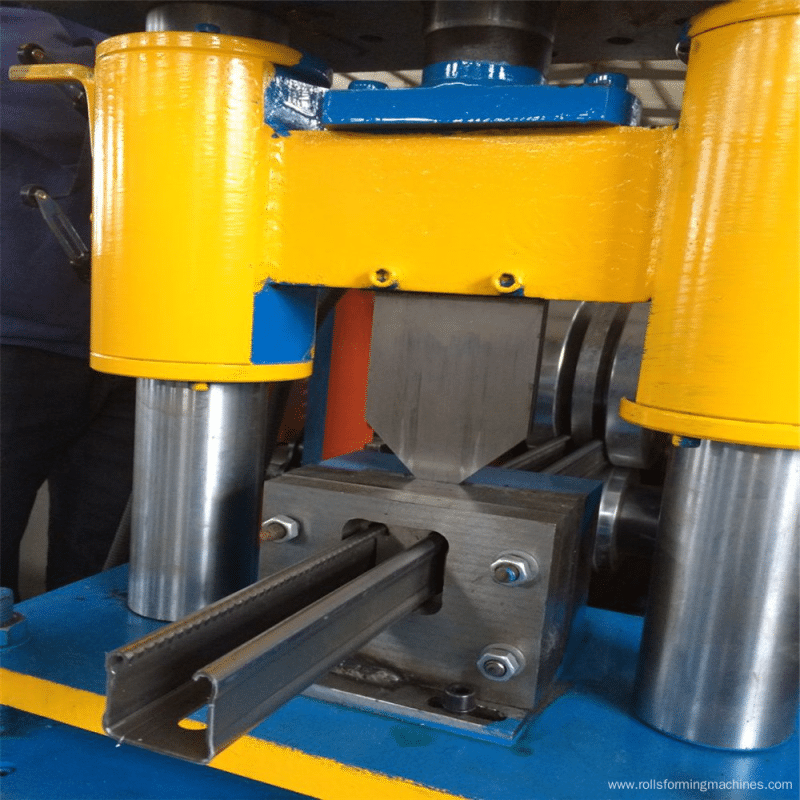

7. Non-stop hydraulic cutting device

1). Servo motor power: 5.5kw
2). Oil pump station 1 set
3). Cutter material: Cr12 mold steel with quenched treatment

4). Hydraulic cutting after forming, no distorting or wasting. High level safety factor.

strut channel roll forming machine

كيفية القيام بتركيب الحجم 41 * 41 ، 41 * 21:

installation of strut channel1

installation of strut channel2


صورة المنتج
  • التلقائي C الطاقة الشمسية تبختر قناة لفة تشكيل آلة
  • التلقائي C الطاقة الشمسية تبختر قناة لفة تشكيل آلة
  • التلقائي C الطاقة الشمسية تبختر قناة لفة تشكيل آلة
  • التلقائي C الطاقة الشمسية تبختر قناة لفة تشكيل آلة
  • التلقائي C الطاقة الشمسية تبختر قناة لفة تشكيل آلة
